芯片净化车间施工质量验收的注意事项有哪些？

　　芯片净化车间施工质量验收是确保车间满足芯片生产严苛环境要求的关键环节，需覆盖洁净度、系统性能、材料合规性、功能可靠性等多个维度，且验收标准需严格匹配设计指标(如 ISO 洁净等级、温湿度精度、防静电参数等)。具体随合洁科技电子净化工程公司一起来了解下吧!

　　一、洁净度等级验收：核心指标的严格验证

　　洁净度是芯片车间的核心要求(直接影响芯片良率)，验收需围绕粒子浓度、动态稳定性展开，且需区分 “静态验收”(空态 / 静态，无设备或人员)和 “动态验收”(模拟生产状态，含设备运行、人员操作)。

　　粒子浓度检测

　　依据设计的 ISO 等级(如光刻区 ISO Class 3，封装区 ISO Class 5)，采用激光粒子计数器(最小可测 0.1μm)，按《洁净室施工及验收规范》(GB 50591)布置采样点：每 10㎡至少 1 个采样点，采样量需满足 “每点采样体积≥1L”(高洁净度区域需更高)。

　　需记录 “≥0.1μm、≥0.5μm、≥5μm” 三类粒子的浓度，动态验收时浓度需≤静态值的 1.5 倍(模拟人员 / 设备产尘影响)。

　　气流组织验证

　　高效过滤器(HEPA/ULPA)需逐个检测完整性：采用 “扫描法”(气溶胶光度计)，扫描速率≤5cm/s，泄漏率需≤0.01%(ULPA 过滤器)。

　　气流方向与均匀性：用烟雾发生器观察气流是否垂直单向流动(核心工艺区)，避免涡流;截面风速偏差需≤±10%(设计风速通常 0.3-0.5m/s)。

　　二、空气处理系统：性能与稳定性验收

　　空气处理系统(HVAC)是洁净度的 “保障核心”，验收需覆盖过滤效率、换气次数、压差梯度、分子污染控制。

　　过滤系统验证

　　高效过滤器(HEPA)需提供第三方检测报告(如 EN 1822)，现场需测试 “过滤器与框架密封度”(不允许泄漏);

　　化学过滤器(控制 AMC，如酸性 / 碱性气体)需检测吸附效率：通过通入标准浓度气体(如 SO?、NH?)，测试出风口残留浓度(需≤设计值的 10%)。

　　换气次数与压差控制

　　按洁净等级实测换气次数：ISO Class 3 区域需≥500 次 /h，ISO Class 5 需≥200 次 /h，用风速仪在高效过滤器出风口测量，计算单风口风量后汇总系统总风量，偏差需≤±10%。

　　压差梯度：核心工艺区与相邻区域的压差需符合设计(如工艺区对走廊 + 15Pa，走廊对室外 + 10Pa)，用微压计检测，静态 / 动态状态下均需稳定(波动≤±2Pa)。

　　三、围护结构：密封性与材料合规性

　　围护结构(墙面、地面、吊顶)是洁净环境的 “物理屏障”，验收需重点关注材料性能、接缝密封性、防积尘设计。

　　材料合规性核查

　　墙面 / 吊顶材料(如阳极氧化铝复合板、彩钢板)需提供 “防静电检测报告”(表面电阻 10?-10?Ω)、耐化学腐蚀证明(需耐受芯片生产中的清洗剂、光刻胶等);

　　地面材料(导静电高架地板、环氧自流平)需检测 “摩擦电压”(≤100V)、防火等级(至少 B1 级)，且表面需无裂缝、凹陷(避免积尘)。

　　密封性测试

　　围护结构接缝(如墙面与地面转角、吊顶与过滤器边框)需做 “烟雾泄漏测试”：在车间内维持正压，外部用烟雾发生器检测接缝处是否有烟雾渗入，泄漏点需≤0.1m3/h(按 GB 50591 标准);

　　门窗(密闭型)需测试关闭后的气密性：用压力衰减法，30 分钟内压力下降≤5%。

　　四、温湿度与微环境控制：精度与均匀性

　　芯片生产对温湿度波动极敏感(如光刻胶涂覆需 22±0.5℃、45±2% RH)，验收需验证控制精度、区域均匀性。

　　温湿度检测

　　采用高精度温湿度记录仪(精度 ±0.1℃、±1% RH)，在车间内按 “5m×5m” 网格布点(核心区加密至 3m×3m)，连续监测 24 小时;

　　记录 “平均偏差”(需≤设计值 ±1℃/±5% RH)和 “瞬时波动”(核心工艺区≤±0.5℃/±2% RH)，避免局部区域偏差(如设备散热导致的热点)。

　　微振动控制

　　对光刻光刻机、电子束检测等精密设备区域，需检测 “振动加速度”：采用振动分析仪，在设备安装面测量 X/Y/Z 三向振动，振幅需≤2μm(1-100Hz 频段)，符合 SEMI F27 标准;

　　防振基础(如气浮平台)需测试 “固有频率”(需远离设备运行频率，避免共振)。

　　五、防静电与接地系统：可靠性验证

　　静电会导致芯片击穿、光刻图案偏移，验收需覆盖防静电链路完整性、接地电阻。

　　防静电系统检测

　　地面、工作台、设备外壳的 “接地电阻” 需≤1Ω(用接地电阻测试仪)，且形成 “等电位联结”(各点电位差≤5V);

　　人员防静电装备(工作服、手套、鞋)需抽样检测 “表面电阻”(10?-101?Ω)，并模拟人员行走测试 “人体带电电压”(≤100V)。

　　系统联动性

　　测试防静电接地与设备接地的独立性：避免设备漏电传导至防静电系统，用绝缘电阻仪检测两者间绝缘电阻≥10?Ω。

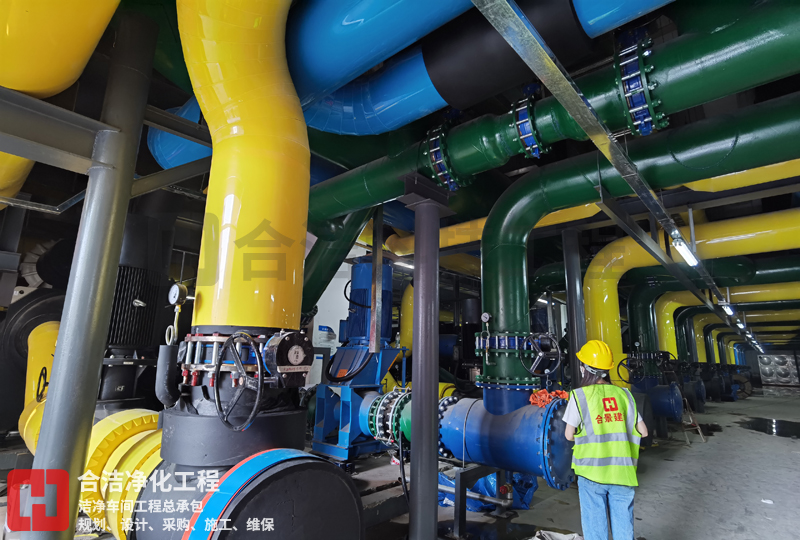

　　六、管线与隐蔽工程：无泄漏、无污染

　　风管、水管、气管(如高纯氮气、压缩空气)等管线若泄漏，会直接污染环境或影响工艺，验收需 “从严把控隐蔽工程”。

　　风管与过滤器安装

　　风管内壁需光滑无焊渣，用内窥镜检查清洁度(无灰尘、油污);风管法兰密封垫需为 “不产尘材料”(如硅橡胶)，且压缩量符合规范(避免过紧导致开裂);

　　风管压力测试：正压风管做 1.5 倍设计压力的水压试验(2 小时无泄漏)，负压风管做漏风量测试(≤设计值的 10%)。

　　高纯气体 / 化学品管线

　　高纯气体(如 N?、O?)管线需做 “颗粒度检测”(用激光粒子计数器检测管内≥0.1μm 粒子数≤10 个 /m3)和 “露点测试”(≤-70℃，避免水分污染);

　　化学品(如 HF、光刻胶)管线接头需做 “氦质谱检漏”(泄漏率≤1×10?? Pa?m3/s)，且材质需与化学品兼容(如 PTFE 管耐酸性)。

　　七、智能化系统：监测与控制精度

　　芯片车间的智能化系统(如粒子监测、报警、自动控制)需确保 “实时性、准确性”，验收需验证功能完整性、响应速度。

　　监测系统校准

　　在线粒子计数器、温湿度传感器需与 “标准设备” 比对(如经计量认证的便携式检测仪)，误差需≤10%;数据刷新频率需≤10 秒(核心区≤5 秒)。

　　压差变送器需测试 “报警功能”：当区域压差偏离设计值 ±2Pa 时，中控系统需在 30 秒内发出声光报警，并显示具体位置。

　　联动控制测试

　　测试 “过滤器阻力 - 风机变频” 联动：当过滤器阻力达到设计值 80% 时，风机需自动提频(或报警提示更换);

　　测试 “人员误入 - 净化联动”：当非授权人员进入黄光区，风淋室需自动启动，且区域门禁锁定(防止污染扩散)。

　　芯片净化车间验收需 “从严、从细”，核心原则是：所有指标需量化且可追溯，静态验收合格后必须进行动态验收(模拟生产状态)，确保车间在实际运行中稳定满足芯片生产的环境要求。必要时可引入第三方权威检测机构，避免因验收疏漏导致后期生产良率损失。
